LAN

Local Area Network

Local area network memberikan fungsi pengiriman data melalui berbagai jenis jaringan fisik. Local area network beroperasi pada layer 1 (layer physical) dan 2 (layer data link) dalam model referensi OSI yang bekerja secara sinergi untuk melaksanakan tugas terbentuknya komunikasi data dengan design yang bagus dari environment jaringan anda. Untuk lebih jelasnya masalah referensi model OSI ini

DTE - DCE

DTE dan DCE

1. Data circuit terminating equipment.

Sebuah data circuit-terminating peralatan (DCE) adalah perangkat yang berada di antaraperalatan terminal data (DTE) dan rangkaian transmisi data. Hal ini juga disebut dataperalatan komunikasi dan peralatan data carrier.Dalam sebuah stasiun data, DCE melakukan fungsi seperti konversi sinyal, coding, dangaris clocking dan dapat menjadi bagian dari peralatan DTE atau menengah. Interfacingperalatan mungkin diperlukan untuk beberapa peralatan terminal data (DTE) ke dalam

Merakit Komputer

Berikut ini akan dibahas mengenai bagaimana cara merakit komputer, terutama bagi mereka yang baru belajar .. dari beberapa referensi yang saya pelajari .. maka berikut ini akan dijelaskan langkah demi langkah cara merakit komputer, mudah-mudahan bermanfaat .. Red. deden

Komponen perakit komputer tersedia di pasaran dengan beragam pilihan kualitas dan harga. Dengan merakit sendiri komputer, kita dapat menentukan jenis komponen, kemampuan serta fasilitas dari komputer sesuai kebutuhan.Tahapan dalam perakitan komputer terdiri dari:

Mikrokontroler

Mikrokontroler sebagai suatu terobosan teknologi mikroprosesor dan mikro komputer merupakan teknologi semikonduktor dengan kandungan transistor yang lebih banyak namun hanya membutuhkan ruang yang kecil. Tidak seperti sistem komputer yang mampu menangani berbagai macam program aplikasi, mikrokontroler hanya bisa digunakan untuk suatu aplikasi tertentu saja (hanya satu program saja yang bisa disimpan). Perbedaan lainnya terletak pada perbandingan RAM dan ROM. Pada sistem komputer perbandingan RAM dan ROM

DTE-DCE

Peralatan terminal data (DTE) adalah instrumen akhir yang mengubah informasi pengguna ke reconverts sinyal atau sinyal yang diterima. . Ini juga dapat disebut ekor sirkuit. Sebuah perangkat DTE berkomunikasi dengan data circuit-terminating equipment (DCE). DTE / DCE klasifikasi diperkenalkan oleh IBM.
Dua jenis perangkat diasumsikan pada masing-masing ujung kabel yang saling berhubungan untuk kasus hanya menambahkan DTE ke topologi (misalnya ke sebuah hub, DCE), yang juga membawa kasus sepele yang kurang interkoneksi perangkat dari jenis yang sama: DTE -DTE atau DCE-DCE. Kasus-kasus seperti itu perlu kabel crossover, seperti untuk Ethernet atau modem null untuk RS-232.
Sebuah DTE adalah unit fungsional dari stasiun data yang berfungsi sebagai sumber data atau data yang tenggelam dan menyediakan untuk komunikasi data fungsi kontrol harus dilakukan sesuai dengan protokol link.
Peralatan terminal data mungkin satu peralatan atau subsistem yang saling terkait dari berbagai potongan-potongan peralatan yang melakukan semua fungsi yang diperlukan yang diperlukan untuk mengizinkan pengguna untuk berkomunikasi. Seorang pengguna berinteraksi dengan DTE (misalnya melalui antarmuka mesin-manusia), atau mungkin DTE pengguna.
Biasanya, perangkat DTE adalah terminal (atau komputer meniru terminal), dan DCE adalah sebuah modem.
DTE biasanya konektor laki-laki dan DCE adalah konektor perempuan.
Sebagai aturan umum, bahwa perangkat DCE menyediakan sinyal clock (internal clocking) dan mensinkronisasi perangkat DTE pada jam yang disediakan (clocking eksternal). D-sub konektor mengikuti peraturan lain untuk pin penugasan.

• DTE 25 pin perangkat transmisi pada pin 2 dan terima pada pin 3.
• 25 pin DCE perangkat transmisi pada pin 3 dan terima pada pin 2.
• 9 pin DTE perangkat transmisi pada pin 3 dan terima pada pin 2.
• 9 pin DCE perangkat transmisi pada pin 2 dan terima pada pin 3.

Istilah ini juga umumnya digunakan dalam Telco dan Cisco peralatan konteks untuk menunjukkan suatu perangkat ^{[klarifikasi diperlukan]} tidak dapat menghasilkan sinyal clock, maka PC ke PC Ethernet koneksi juga dapat disebut DTE DTE ke komunikasi. Komunikasi ini dilakukan melalui sebuah kabel "crossover Ethernet sebagai lawan dari PC ke DCE (hub, switch, atau jembatan) komunikasi yang dilakukan melalui kabel Ethernet lurus.

Sejarah Mikroprosesor.

Th. 1946 : Komputer modern pertama dibuat di University of Pennsylvania USA yang disebut ENIAC (Electronics Numerical Integrator and Calculator.

ENIAC terdiri dari 17.000 tabung hampa, 500 mil kabel, berat > 30 ton, dapat menjalankan 100.000 operasi per detik, diprogram dengan mengatur jalur kabel pada rangkaiannya.

Th. 1948 : Transistor pertama dibuat di Bell Labs, USA.

Th. 1958 : IC (Integrated Circuit) pertama dibuat oleh Jack Kilby dari Texas Instrument, USA.

Penemuan IC ini mendorong pengembangan IC Digital (1960), dan mikroprosesor pertama oleh Intel (1971).

Mikroprosesor pertama di dunia adalah Intel 4004 merupakan prosesor 4-bit, Kebanyakan Kalkulator masih berbasis mikroprosesor 4-bit.

Th. 1971 : Intel mengeluarkan mikroprosesor 8-bit yaitu Intel 8008.

Th. 1973 : Intel memperkenalkan mikroprosesor 8-bit modern pertama Intel 8080 (10x lebih cepat dari 8008), dan diikuti Motorola MC6800.

Th. 1977 : Intel memperkenalkan 8085 yang merupakan mikroprosesor 8-bit terakhir yang dibuat Intel dengan frek.clock dan kecepatan lebih tinggi.

Perusahaan lain yang mampu menyaingi Intel 8085 adalah Zilog Corporation dengan Z80.

Th. 1978 : Intel mengeluarkan mikroprosesor 16-bit yaitu 8086, setahun kemudian mengeluarkan 8088 dengan kecepatan eksekusi dan memori lebih besar dari 8085, serta mulai digunakannya cache memori
(sistem antrian yang mengatur pemberian instruksi sebelum menjalankannya).

Intel 8086/8088 disebut juga CISC (Complex Instruction Set Computer) karena jumlah dan kompleksitas instruksinya.

Th. 1981 : IBM membuat PC menggunakan mikroprosesor 8088 untuk menjalankan aplikasi seperti spreadsheet dan pengolah kata.

Th. 1983 : Intel mengeluarkan mikroprosesor 16-bit 80286, dengan kemampuan memori 16 MB.

Th. 1986 : Intel mengeluarkan mikroprosesor 32-bit pertama 80386, dengan kemampuan memori 4 GB.

Th. 1989 : Intel mengeluarkan mikroprosesor 32-bit 80486, dengan kemampuan memori 4 GB + 8K Cache.

Th. 1993 : Intel memperkenalkan mikroprosesor 32-bit Pentium I, Th. 1997 Pentium II,kemudian
 berturut-turut Pentium III dan Pentium 4 pada Th. 2000, dimana mulai digunakan teknologi memori
RAMBUS menggantikan teknologi SDRAM.

PLC

PLC ( Programmable Logic Controller) adalah suatu mikroprosesor yang digunakan untuk otomasi proses industri seperti pengawasan dan pengontrolan mesin di jalur perakitan suatu pabrik. PLC memiliki perangkat masukan dan keluaran yang digunakan untuk berhubungan dengan perangkat luar seperti sensor, relai, contactor dll. Bahasa pemrograman yang digunakan untuk mengoperasikan PLC berbeda dengan bahasa pemrograman biasa. Bahasa yang digunakan adalah Ladder, yang hanya berisi input-proses-output. Disebut Ladder, karena bentuk tampilan bahasa pemrogramannya memang seperti tampilan tangga. Disamping menggunakan pemrograman ladder, PLC juga dapat diprogram dengan pemrograman SFC dan pemrograman ST, untuk yang ST sudah jarang digunakan lagi.

Kontrol kendali industri pada awalnya mengandalkan pada relay elektromekanik. Relay ini bekerja bedasarkan prinsip kemagnetan. Sistem kendali ini memiliki beberapa kelemahan, diantranya: membutuhkan ruang kontrol yang besar, perawatannya susah,  pengembangan sistem tidak mudah, dan butuh waktu yang lama untuk membangun, memelihara, memperbaiki dan mengembangkan sistem kendali dengan relay elektromekanik.
Perkembangan komponen mikroelektronik pada akhirnya mampu menghasilkan sistem yang dapat menggantikan fungsi puluhan bahkan ratusan relay elektromekanik hanya dengan satu keping chip mikrokontroller yang dapat diprogram.

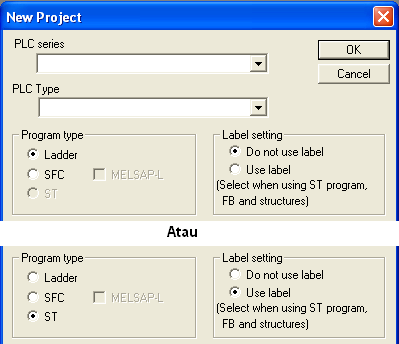

Cara Setting Pemrograman:



Untuk pemrograman SFC harus menggunakan alat bantu dengan nama Touch Pendant/Konsole (Tidak menggunakan komputer seperti pada pemrograman Ladder). Pemrograman dengan Touch Pendant ini sangat cocok untuk editing Program PLC di lapangan.

Berikut adalah contoh sederhana Ladder Pemrograman :

Dan Jika DiKonversikan ke dalam SFC Pemrograman, sebagai Berikut:
